Az Eicklingen/bröckeli általános iskola átalakításánál az OWAconsult Opus álmennyezeti lapra esett a választás
Az akusztikai álmennyezetek már régóta sokkal többet jelentenek, mint csupán az akusztika javítását egy térben. Egyre inkább dizájnelemekként is használatosak, amelyek optikai és építészeti egyediséget kölcsönöznek a belső terek számára. Ezzel összefüggésben fejlesztették ki az OWAconsult®collection tartozó Opus terméket: egy akusztikailag hatásos, ásványi álmennyezeti lap, digitális nyomással látszóbeton megjelenést kap. A tervezőcsapatot a modern, de gyakran nagyon "rideg hangzású" betonépítészet inspirálta, és ebből egy négyzet alapú lapokból álló, rejtett tartószerkezetű, rendszert hoztak létre, melyből "hanglágy", vízszintes akusztikai álmennyezet szerelhető.

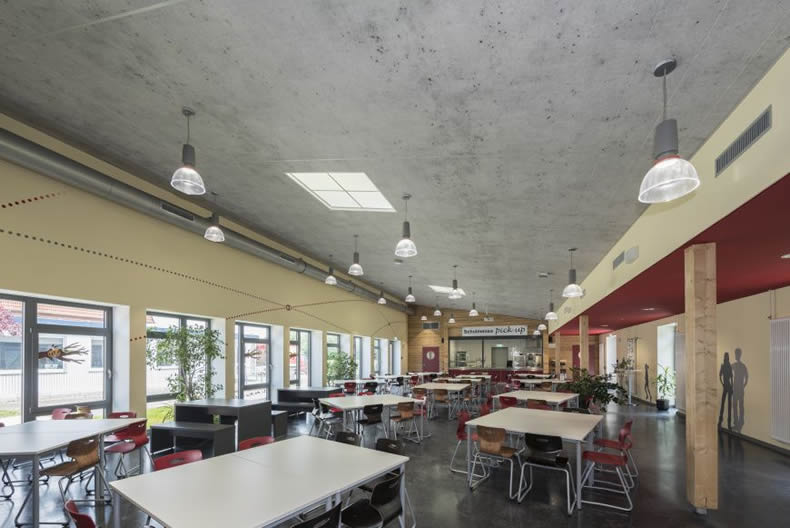

Ebben a formátumban az Opus bevezetése óta igényes és meggyőző létesítmények egész sorát valósították meg. A tervezőcsapat és az OWA szaktanácsadói számára szintén legalább ilyen izgalmasak azok a tervek, amelyek során kreatív tervezők és felhasználók új és eredetileg egyáltalán be nem tervezett megoldásokat építenek be a rendszerbe. A legfrissebb példa e sorban az egykori osztálytermek menzává történő alakítása az eicklingeni általános iskolában. A kivitelezők négyzetes helyett téglalap alakú lapokkal és a rejtett helyett részben látszóbordás szerkezettel dolgoztak. De mindenekelőtt a különleges körülményekre tekintettel nem vízszintes, hanem az eltolt félnyeregtető dőlést követő rézsútos akusztikai álmennyezetet valósítottak meg.
Teljesen új félnyeregtetőt alakítottak ki szarufák közötti szigeteléssel. A belső tér legmagasabb pontja most kb. 5 m, és így egy olyan nagyvonalú térélményt nyertek, amilyet a gyerekek számára szerettek volna. Ennek persze nem szabad egy utólag beépített vízszintes álmennyezet miatt eltűnnie!
A kedvezőtlen hangzási viszonyok és mindenekelőtt a túl nagy alapzaj megakadályozása érdekében akusztikai álmennyezetet építettek be.
Az Opus álmennyezet látszóbeton külseje nagyon jól illett a tervbe, és αw = 0,70 (NRC = 0,65) értékű hangelnyeléssel akusztikailag is meggyőző volt. A négyzetes lapokat a szokásos módon a Teccor rejtett bordás szerkezettel szerelték be, amelyeknél kész állapotban a mennyezeten csak a diszkrét árnyékfúgák ismerhetők fel. A Teccor azonban csak a vízszintes beszereléshez alkalmas, és így az eicklingeni projektben nem volt alkalmazható.
Csak félig rejtett, de gyakorlatilag nem látható

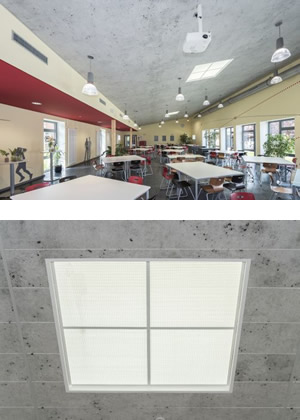

Ennek ellenére Iris Wegener megmaradt a látszóbeton felületnél, és az OWA-szaktanácsadókkal szoros partnerségben és egyeztetve az OWAlifetime collection a 2p háttérrendszerre alapozva a mennyezet új változatát fejlesztette ki. Négyzetes helyett téglalap alakú Opus lapok kerültek felhasználásra, amelyek a 312,5 x 1200 mm-es méretükkel egyébként falburkoláshoz használatosak. A 2p rendszert félig rejtett rendszernek is nevezik, mert a tartóprofilok láthatók maradnak, a merevítőprofilok azonban a beépített állapotban már nem láthatók. Ahogy az eicklingeni eredmény mutatja, a tartóprofilok alulról alig láthatók, mert horganyzott felületükkel diszkréten hozzáidomulnak a betonfelülethez.
A korábbi nyeregtetős megoldással szemben kívülről tetszetős építészeti hatást értek el, belülről is sikerült megvalósítani a megcélzott nagyvonalú-izgalmas térhatást, és végül a hővédelmet is szabályozták. De hogy az ötlet teljes mértékben kibontakozhasson, az akusztikai komfort érdekében ebben az esetben mindenképp egy döntött síkban beépített akusztikai álmennyezetre volt szükség.
Építési adatok
Cél: korábbi osztálytermek átépítése menzává az Eicklingen/bröckeli általános iskolában
Hely: Eicklingen
Akusztikai álmennyezet: Az OWAconsult® collection látszóbeton felületképzésű Opus ásványi anyagú álmennyezeti lapjai, itt téglalap formájú, az OWAlifetime collection System 2p rendszerével rézsútos beépítési helyzetben szerelve.
Az OWA műszaki tanácsadója: Axel Gagelmann
