Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez

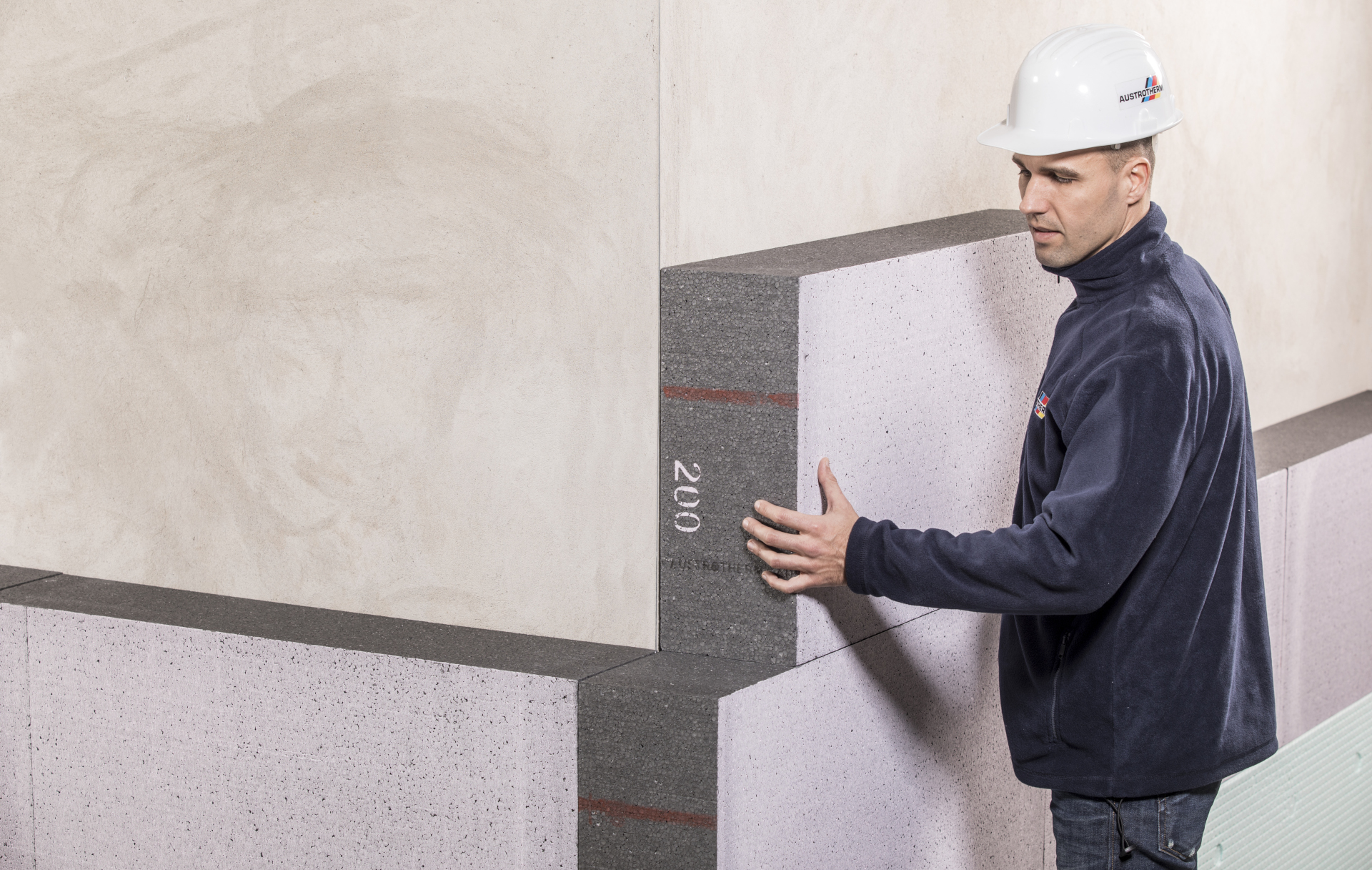

Az Austrotherm GRAFIT REFLEX® egyik oldalán rózsaszínű festékkel bevont GRAFIT® típusú expandált polisztirol hőszigetelő lemez. A GRAFIT REFLEX® különleges alapanyagának köszönhetően lényegesen alacsonyabb hővezetési tényezővel rendelkezik, mint a fehér homlokzatszigetelő lemez. A festék bevonat meggátolja, hogy erős napsütésben a felület túlzottan felmelegedjen. A táblák festetlen lapját kell ragasztóval bekenni, így a világos felület vissza tudja verni a napsugarakat. Egyéb műszaki paraméterei és alkalmazási területei megegyeznek az AT-H80 jelű és a GRAFIT® márkanevű homlokzati hőszigetelő lemezekkel, de alkalmazásával hatékonyabb hőszigetelés érhető el.

  • kimagasló hőszigetelő képesség: λ=0,031 W/mK
  • felületi fényvisszaverő bevonat
  • passzívházakra különösen jól használható

Letöltések

Austrotherm hőszigetelési kalkulátor 2022 - Kalkulátor

Kalkulátor

Austrotherm hőszigetelési kalkulátor 2022

Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez - általános termékismertető

általános termékismertető

pdf 280.2 kB
Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez

Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez - műszaki adatlap

műszaki adatlap

pdf 462.4 kB
Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez

Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 420.5 kB
Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez

Hőszigetelő homlokzati bevonatrendszer kialakítása expandált polisztirolhab hőszigeteléssel - tervezési segédlet

tervezési segédlet

pdf 253.8 kB
Hőszigetelő homlokzati bevonatrendszer kialakítása expandált polisztirolhab hőszigeteléssel

Hőszigetelő homlokzati bevonatrendszer kialakítása expandált polisztirolhab hőszigeteléssel - CAD fájl

CAD fájl

dwg 82.7 kB
Hőszigetelő homlokzati bevonatrendszer kialakítása expandált polisztirolhab hőszigeteléssel


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

deklarált hővezetési tényező (λD) [W/m·K]

deklarált hővezetési tényező (λD) [W/m·K]

0,031

élképzés

élképzés

egyenes, lépcsős

hajlítószilárdság [kPa]

hajlítószilárdság [kPa]

≥125

hővezetési tényező (λ) [W/m·K]

hővezetési tényező (λ) [W/m·K]

0,031

húzószilárdság [kPa]

húzószilárdság [kPa]

≥150

méretállandóság meghatározott hőmérsékleten (DS(T+)) [%]

méretállandóság meghatározott hőmérsékleten (DS(T+)) [%]

±0,2

méretállandóság meghatározott hőmérsékleti és
relatív páratartalmi feltételek mellett (DS(TH)) [%]

méretállandóság meghatározott hőmérsékleti és
relatív páratartalmi feltételek mellett (DS(TH)) [%]

1

méretek, A×B [mm]

méretek, A×B [mm]

1000x500

méret - vastagság [mm]

méret - vastagság [mm]

60; 80; 100; 120; 140; 150
160; 180; 200; 220; 240; 250
260; 280; 300; 320

nyomófeszültség 10% alakváltozásnál (σ10, CS(10)) [kPa]

nyomófeszültség 10% alakváltozásnál (σ10, CS(10)) [kPa]

≥80

páradiffúziós ellenállási szám (μ)

páradiffúziós ellenállási szám (μ)

20-40

páradiffúziós tényező (δ)

páradiffúziós tényező (δ)

0,036-0,018

tűzvédelmi osztály

tűzvédelmi osztály

E

Áttekintés

Az új épületenergetikai szabályozás egyre fokozódó hőszigetelésre sarkall mindenkit. Ennek egyszerűbben tudunk megfelelni, ha jobban szigetelő anyagokat használunk, mint például a GRAFIT REFLEX®.

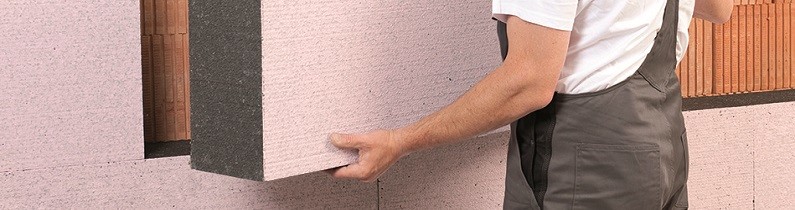

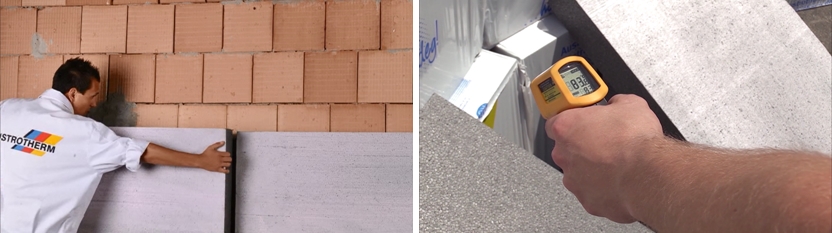

Az anyag szürke színét az ultrafinom szemcséjű grafit adalékolásnak köszönheti, aminek hatására hőszigetelő képessége 23%-al javul az AT-H80 fehér színű homlokzatszigetelő lapokhoz képest. A GRAFIT REFLEX® lapok egyik oldalon világos színűre vannak festve. Egy sötétszürke anyag a tűző napsütésben kellemetlen mértékben fel tudna melegedni, ami kivitelezési problémákhoz vezethetne. A lapokra felhordott világos színű festékréteg ezt megakadályozza, így biztonságosabbá teszi a kivitelezést. A táblákat a festetlen felületükkel befele kell a falra ragasztani. Fényvédelem nélküli, GRAFIT® terméket csak megfelelő árnyékolással (pl. állványháló) lehet alkalmazni.

Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez
Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez

A GRAFIT REFLEX® lapokat különösen előnyösen lehet használni olyan helyeken, ahol vastag hőszigetelő anyagot kell a falszerkezetre rögzíteni (vasbeton épületek), illetve felújítások során, mikor a rendelkezésre álló rétegvastagságban minél kedvezőbb hőszigetelési értéket szeretnénk elérni. Fokozottan igaz ez az ajtók, ablakok környékén, ahol gyakran fizikailag nincs annyi hely a hőszigetelésre, amennyire szükséges lenne. Az ilyen kritikus helyeken mindig a szürke színű hőszigetelést kell alkalmazni. Jogszabályi korlátja is lehet a vastag hőszigetelésnek: utólagos hőszigetelés során a homlokzat burkolat a közterületből legfeljebb 10 cm-t vehet el, de a GRAFIT REFLEX® alkalmazásával a vastagsági korlátozás betartása mellett is van lehetőség a hatékonyabb hőszigetelésre.

Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez
Austrotherm GRAFIT REFLEX® homlokzati hőszigetelő lemez

További előnye a terméknek, hogy alkalmazásával csökkenthetők a homlokzati hőszigetelés járulékos költségei. A rövidebb dübel, a keskenyebb lábazati sín vagy párkány nem csak esztétikusabbá teheti a házat, hanem költségmegtakarítást is jelent, továbbá a nagy vastagsághoz tartozó kiegészítő elemek nem is mindig beszerezhetők.

  • fokozott hőszigetelő képesség
  • fényvisszaverő réteggel
  • nedvességre nem érzékeny
  • ökológiailag kedvező
  • hővezetési tényező: 0,031 W/mK
  • táblaméret: 1000 x 500 mm

A megfelelő vastagság kiválasztása sok tényezőtől függ. Egyrészt tudnunk kell, hogy mi a célunk: éppen csak meg akarunk felelni a kötelező minimumnak, egy igazán energiatakarékos házat szeretnénk vagy a passzívház lebeg a szemünk előtt? Bármelyik elképzelésre megadják a választ itt: Hőszigetelési kalkulátor
